功能介绍

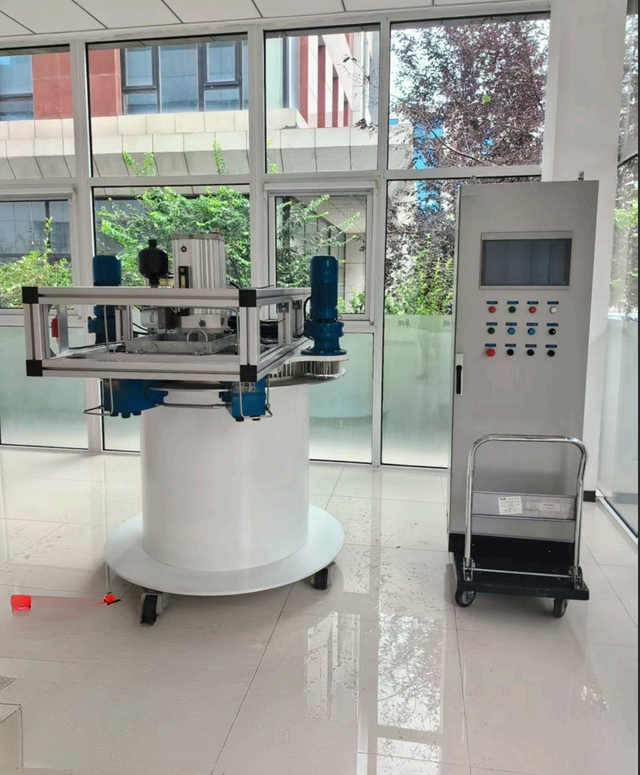

       风⼒发电机组偏航实训台包含偏航执⾏机构、偏航控制柜、偏航控制台等。偏航执⾏机构包括偏航基座、偏航轴承、偏航液压制动器及其管路、偏航电机及制动器、减速机、扭缆限位传感器等。偏航控制柜主要包括偏航控制器、偏航驱动器、电机保护器、安全继电器、直流电源、过流及漏电保护器等。控制台⼈机界⾯作为⼈机交互系统及实训考核系统学员端。在操作台上设有偏航系统控制⾯板，可以设置偏航模式、⼿动偏航、风向、监控偏航状态指⽰等。

实训项目

◎偏航控制失效            ◎风向标信号丢失       ◎偏航电机1回路断开
◎偏航软启动失效        ◎液压站回路断开        ◎偏航电机2回路断开
◎偏航主回路断开        ◎液压站电机断开        ◎顺时针偏航控制失效
◎偏航电机回路断开     ◎液压站液压信号丢失 ◎逆时针偏航控制失效
◎顺时针偏航极限失效  ◎逆时针偏航极限失效 ◎顺时针偏航安全链失效
◎逆时针偏航安全链失效

规格参数

◎环境条件：实验室环境                   ◎外形尺⼨：1000×3200mm
◎控制柜：2200×800×600mm        ◎环境温度：-10℃~+50℃
◎供电电源：380V±10%,50Hz±1%
