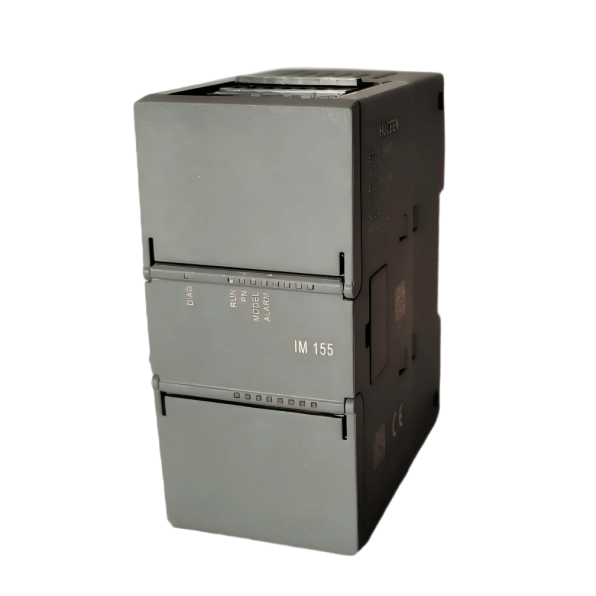

型号 |
IM 155
|
|
| 产品描述 | 基于以太网的PROFINET从站接口模块,可扩展16个smart系列模块 | |
|
|
|
|
| 常规规范 |
尺寸WxHxD（mm） |
47×100×81 |
|
|

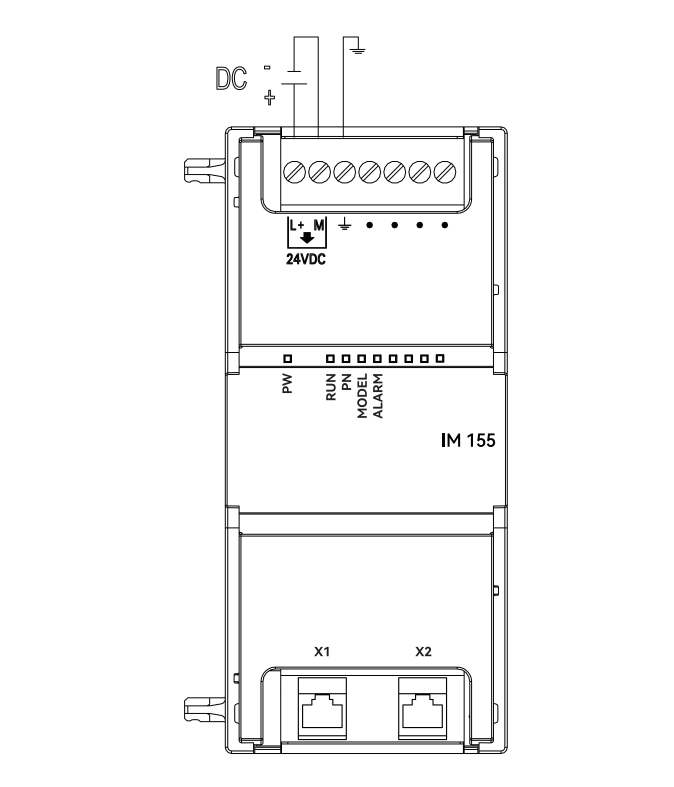

电源输入电压 | 20.4-28.8VDC |
|
|
电源输入电流 | 0.8A（最大） |
|
|
功耗 | 20W（最大） |
| PROFINET通讯参数 | 通讯接口 | 2个RJ45口 |
|
|
传输速率 | 100 Mbps,全双开 |
|
|
支持的以太网服务 | ping arp 网络诊断（SNMP）/MIB-2 LLDP |
|
|
最小的循环周期 | 5ms |
|
|
第三方PROFINET主站 | 支持 |
|
|
从站间通信距离最长 | 100m(100BASE-TX) |
|
|
拓扑结构 | 支持星形 树形 线型 环形拓扑结构 |
| 硬件组态功能 | 导入文件类型 | PROFINET GSD文件XML格式 |
|
|
扩展能力 |
支持16个SMART模块扩展 扩展模块可添加数字量模块 模拟量模块 温度模块 |
| 隔离与保护 | 接口隔离 | 网口变压器隔离1500V |
|
|
电源保护 | 反接保护/超压保护/欠压保护 |
| 功能说明 | 概述 |
IM155通讯接口模块是汇辰自动化为系统集成客户开发的一款分布式IO模块。 它具备高速以太网通讯，支持Profinet从站通讯协议，可挂载在Profinet主站设备下。 单个模块可扩展16个smart模块。 |
|
|
产品特点 |
高速以太网通讯 支持Profinet主从通讯协议 应用灵活可扩展smart系列模块 |
