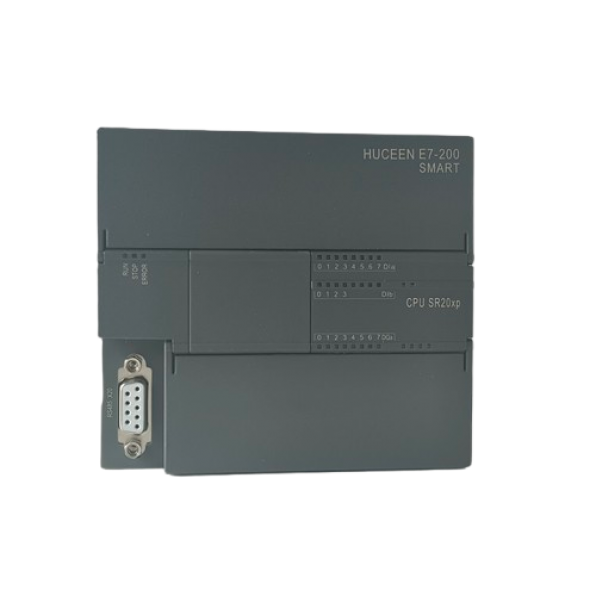

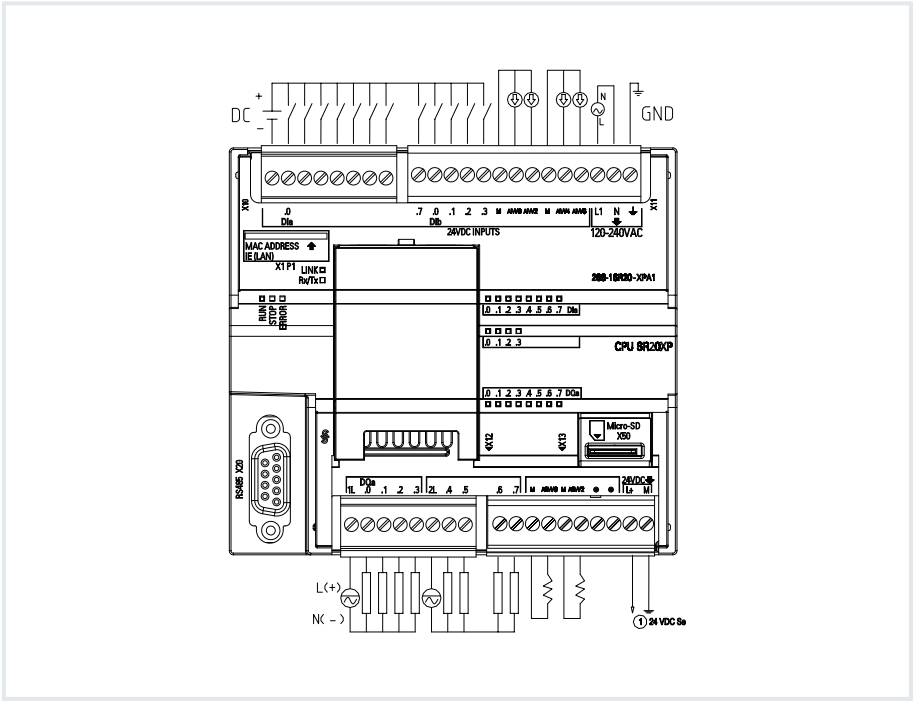

型号 |
SR 20XP
|
|
|
产品描述 |
标准版CPU SR20XP,继电器，4输入2输出模拟量 |
|
|
|
|
|
| 常规规范 |
尺寸WxHxD（mm） |
110×100×81mm |
|
|
功耗 | 23W |
|
|
可用电流（SM总线5V） | 1400mA |
|
|
可用电流（24V DC） | 300mA |
| CPU规范 |
程序存储器(KB) |
30 |
|
|
数据存储器(KB) | 12 |
|
|
保持性存储器（KB) | 12 |
|
|
掉电数据保存 | 永久 |
|
|
本体集成I/O |
|
|
|
数字量 | 12输入/8输出 |
|
|
模拟量 | 4输入/2输出 |
|
|
过程映像大小 | 256位输入（I）/256位输出（Q） |
|
|
模拟映像 | 56个字的输入（AI)56个字的输出（AQ) |
|
|
最大I/O模块扩展数 | 最多6个扩展 |
|
|
高速计数器（总） | 共6个 |
|
|
单相 | 4个200KHz+2个30KHz |
|
|
正交相位 | 2个100KHz+2个20KHz |
|
|
脉冲输出 |
|
|
|
定时器 | 非保持性（TON,TOF):192个 ；保持性：64个 |
|
|
计数器总数 | 256个 |
|
|
位存储器（M） | 256位 |
|
|
时间中断 | 共2个，T32和T96分辨率为1ms |
|
|
边沿中断 | 4个上升沿和4个下降沿 |
|
|
时钟 | 通常为7天，25°C时最少为6天 |
|
|
存储卡 | 支持 |
|
|
信号扩展板 | 支持 |
| 性能规范 |
布尔运算时间 |
0.35uS/指令 |
|
|
字传送时间 | 1.2uS/指令 |
|
|
浮点运算时间 | 1.7uS/指令 |
| 通信规范 |
通讯接口 |
以太网：1 本体串行端口：2（DB9-RS485） DB板串行端口：1（CM01-RS485-RS232） |
|
|
HMI设备 | 以太网：8个连接；串行端口：4个连接; |
|
|
编程设备 | 1个连接 |
|
|
以太网链接数 |
|
|
|
PUT/GET | 8个客户端和 8 个服务器连接 |
|
|
开放式用户通信 | 8个主动和 8 个被动连接 |
|
|
数据传输率 |
以太网：10/100 Mb/s RS485 PPI协议：9600，19200和187500b/s RS485自由口：1200到115200b/s |
|
|
隔离 | 以太网：变压器隔离，1500V DC ；RS485：无 |
|
|
电缆类型 | 以太网：CAT5e屏蔽电缆 RS485：PROFIBUS网络电缆 |
| 电源规范 |
电压范围 |
85-264VAC |
|
|
输入电流（仅包括CPU) | 120V AC时130mA（无300mA的传感器电源输出）120V AC时250mA（带300mA的传感器电源输出）240V AC时80mA（无300mA的传感器电源输出）240V AC时150mA（带300mA的传感器电源输出） |
|
|
输入电流（包括CPU和所有扩展附件） |
120 V AC时300mA 240 V AC时190mA |
|
|
冲击电流 | 264 V AC时8.9A |
|
|
传感器电压 | 20.4-28.8VDC |
| 隔离 |
输入与逻辑 |
1500VAC,1分钟 |
|
|
传感器与逻辑 | 未隔离 |
| 输入规范 |
输入点数 |
12 |
|
|
输入类型 | 漏型/源型（IEC 1类漏型） |
|
|
最大持续允许电压 | 30VDC |
|
|
浪涌电压（最大） | 35VDC，0.5S |
|
|
逻辑1信号(最小） | 2.5mA,15VDC |
|
|
逻辑0信号(最大） | 1mA,5V DC |
|
|
光电隔离（现场侧与逻辑侧） | 500VAC，1分钟 |
|
|
隔离组 | 1 |
|
|
滤波时间 | 每个通道可单独选择（点I0.0到I1.3):0.2，0.4，0.8,1.6，3.2，6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms |
| 输出规范 |
输出点数 |
8 |
|
|
输出类型 | 继电器，干触点 |
|
|
电压范围 | 5-30VDC或5-250VA |
|
|
浪涌电流（最大） | 触点闭合时为7A |
|
|
每点额定电流（最大） | 2.0A |
|
|
切换频率（最大） | 不推荐 |
|
|
接通延时（Qa.0-Qa.3) | 最长10ms |
|
|
断开延时（Qa.4-Qa.7) | 最长10ms |
|
|
光电隔离（现场侧与逻辑侧） | 500VAC，1分钟 |
|
|
触点寿命 |
|
|
|
无负载 | 10,000,000断开/闭合周期 |
|
|
额定负载 | 100,000断开/闭合周期 |
|
模拟量 |
4路模拟量输入/2路模拟量输出,全通道支持电流/电压类型 |
|
| 模拟输入 |
输入路数 |
4 |
|
|
输入类型 | 电压或电流（差动）：可2个选为一组 |
| 输入范围 |
电流 |
0-20mA |
|
|
电压 | 0-10V |
