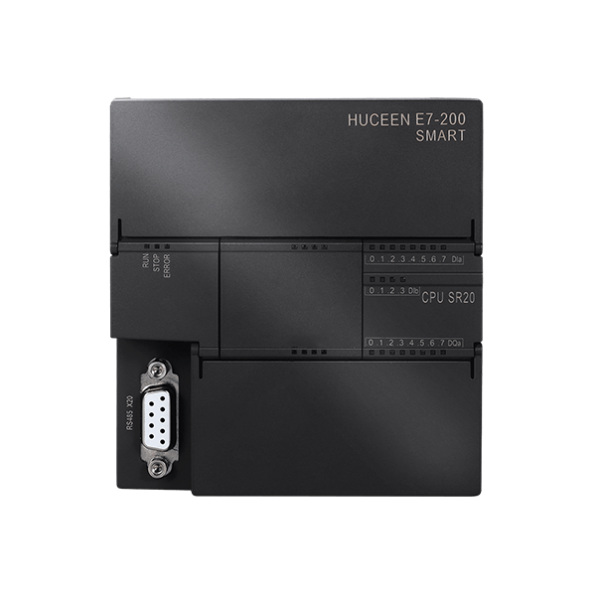

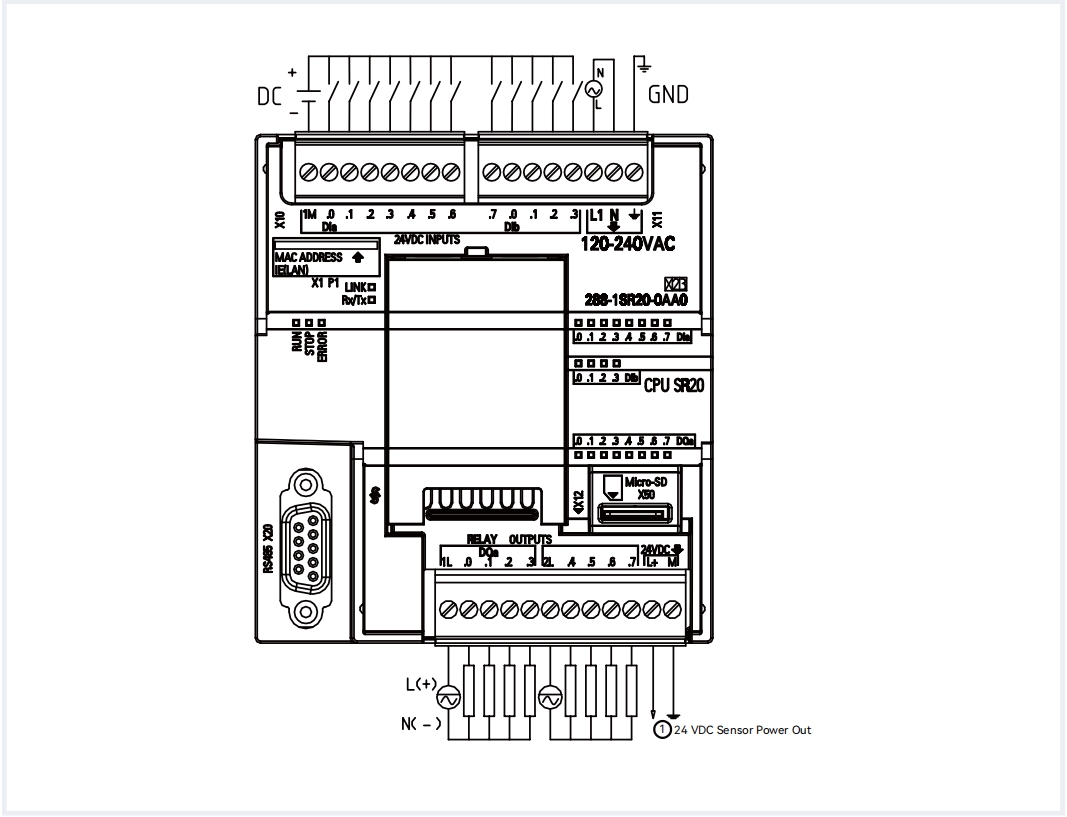

型号 |
SR20
|
|
| 订货号 | E7 288-1SR20-0AA1 | |
| 产品描述 |
标准型CPU SR20,继电器 |
|
| 常规规范 |
尺寸WxHxD（mm） |
90×100×81mm |
|
|
功耗 | 14W |
|
|
可用电流（SM总线5V） | 1400mA |
|
|
可用电流（传感器电源24V） | 300mA |
| CPU规范 |
程序存储器(KB) |
30 |
|
|
数据存储器(KB) | 12 |
|
|
保持性存储器（KB) | 12 |
|
|
掉电数据保存 | 永久 |
|
|
本体集成I/O | |
|
|
数字量 | 12输入/8输出 |
|
|
模拟量 | - |
|
|
过程映像大小 | 256位输入（I）/256位输出（Q） |
|
|
模拟映像 | 56个字的输入（AI)56个字的输出（AQ) |
|
|
最大I/O模块扩展数 | 最多6个扩展 |
|
|
高速计数器（总） | 共6个 |
|
|
单相 | 4个200KHz+2个30KHz |
|
|
正交相位 | 2个100KHz+2个20KHz |
|
|
脉冲输出 | - |
|
|
定时器 | 非保持性（TON,TOF):192个；保持性：64个 |
|
|
计数器总数 | 256个 |
|
|
位存储器（M） | 256位 |
|
|
时间中断 | 共2个，T32和T96分辨率为1ms |
|
|
边沿中断 | 4个上升沿和4个下降沿 |
|
|
时钟 | 通常为7天，25°C时最少为6天 |
|
|
存储卡 | 支持 |
|
|
信号扩展板 | 支持 |
| 性能规范 |
布尔运算时间 |
0.35uS/指令 |
|
|
字传送时间 | 1.2uS/指令 |
|
|
浮点运算时间 | 1.7uS/指令 |
| 通信规范 |
通讯接口 |
以太网：1 本体串行端口：2（DB9-RS485） DB板串行端口：1（CM01-RS485-RS232） |
|
|
HMI设备 | 以太网：8个连接；串行端口：4个连接; |
|
|
编程设备 | 1个连接 |
|
|
以太网链接数 |
|
|
|
PUT/GET | 8个客户端和 8 个服务器连接 |
|
|
开放式用户通信 | 8个主动和 8 个被动连接 |
|
|
数据传输率 |
以太网：10/100 Mb/s RS485 PPI协议：9600，19200和187500b/s RS485自由口：1200到115200b/s |
|
|
隔离 | 以太网：变压器隔离，1500VDC; RS485：无 |
|
|
电缆类型 | 以太网：CAT5e屏蔽电缆 RS485：PROFIBUS网络电缆 |
| 电源规范 |
电压范围 |
85-264VAC |
|
|
输入电流（仅包括CPU) | 120VAC时130mA（无300mA的传感器电源输出）120VAC时250mA（带300mA的传感器电源输出）240VAC时80mA（无300mA的传感器电源输出）240VAC时150mA（带300mA的传感器电源输出） |
|
|
输入电流（包括CPU和所有扩展附件） | 120VAC时300mA 240VAC时190mA |
|
|
冲击电流 | 264VAC时9.3A |
|
|
传感器电压 | 20.4-28.8VDC |
|
|
隔离 | |
|
|
电源输入与逻辑 | 1500VAC,1分钟 |
|
|
传感器与逻辑 | 未隔离 |
| 输入规范 |
输入点数 |
12 |
|
|
输入类型 | 漏型/源型（IEC1类漏型） |
|
|
最大持续允许电压 | 30VDC |
|
|
浪涌电压（最大） | 35VDC，0.5S |
|
|
逻辑1信号(最小） | 2.5mA时15VDC |
|
|
逻辑0信号(最大） | 5VDC，1mA |
|
|
光电隔离（现场侧与逻辑侧） | 500VAC，1分钟 |
|
|
隔离组 | 1 |
|
|
滤波时间 | 每个通道可单独选择（点I0.0到I1.3):0.2，0.4，0.8,1.6，3.2，6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms |
| 输入规范 |
输入点数 |
12 |
|
|
输入类型 | 漏型/源型（IEC1类漏型） |
|
|
最大持续允许电压 | 30VDC |
|
|
浪涌电压（最大） | 35VDC，0.5S |
|
|
逻辑1信号(最小） | 2.5mA时15VDC |
|
|
逻辑0信号(最大） | 5VDC，1mA |
|
|
光电隔离（现场侧与逻辑侧） | 500VAC，1分钟 |
|
|
隔离组 | 1 |
|
|
滤波时间 | 每个通道可单独选择（点I0.0到I1.3):0.2，0.4，0.8,1.6，3.2，6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms |
