S7-1500 选型介绍

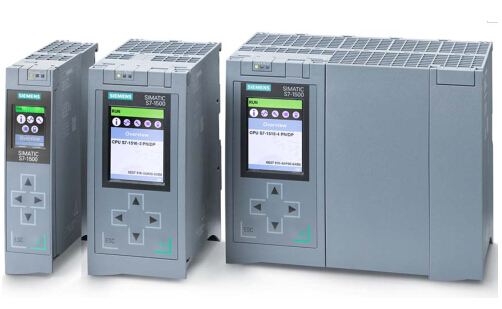

1.用户程序运行在CPU模块中，CPU模块内没有程序装载存储器，程序存储在专用的存储卡中里，概念同S7-300。存储卡需要单独订货。CPU目前有三种型号：

• CPU 1511-1 PN

• CPU 1513-2 PN

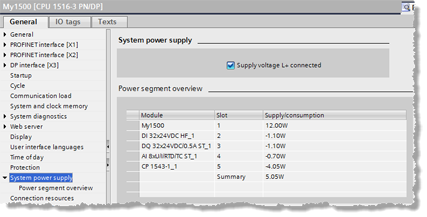

• CPU 1516-3 PN/DP

三个CPU型号从上至下性能由低到高排列，区别于指令执行速度，各种地址空间尺寸，内存大小，集成通讯口种类个数等等方面，具体请参考对应的CPU手册。

2.对于PLC系统，用户程序处理的是输入/输出(I/O)信号直接的逻辑关系。那么往往系统需配置I/O模块，S7-1500的CPU模块自身没有集成I/O，I/O信号输入通过拓展I/O模块进行输入输出。常见I/O信号有，

• 数字量输入(DI)：也就是开关量(还有称作离散量)信号输入

• 数字量输出(DQ)：开关量信号输出

• 模拟量输入(AI)：连续量输入，如电压-10V ～ +10V, 4 ～ 20mA等

• 模拟量输出(AQ)：连续量输出

• 还有脉冲输入(PI)， 脉冲输出(PQ)等

3.S7-1500的数字量输入模块

• DI 32x24VDC HF

• DI 16x24VDC HF

• DI 16x230VAC BA

• DI 16x24VDC SRC BA
